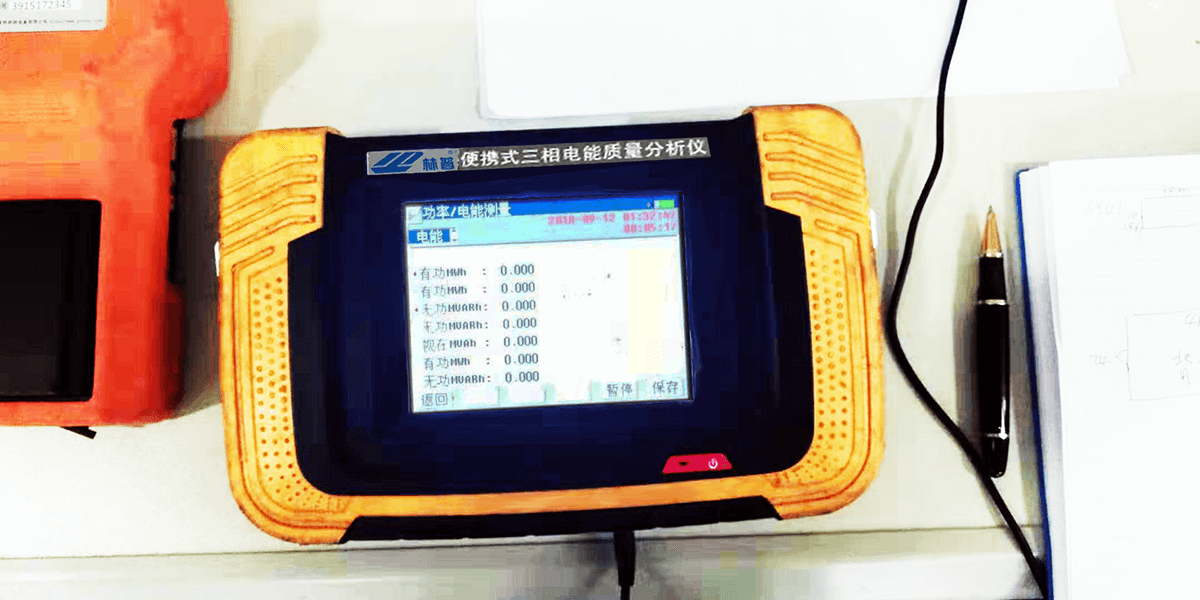

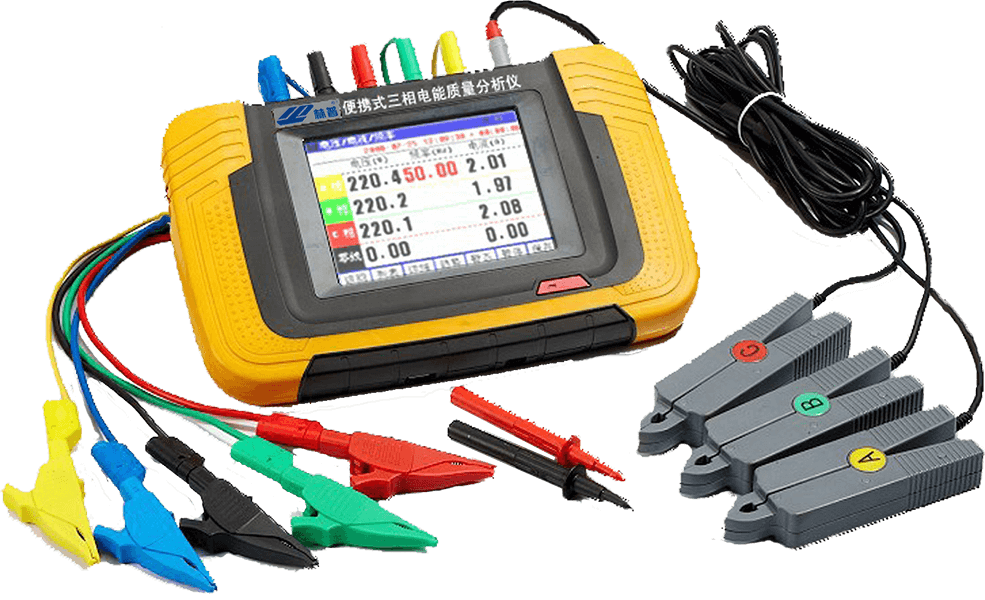

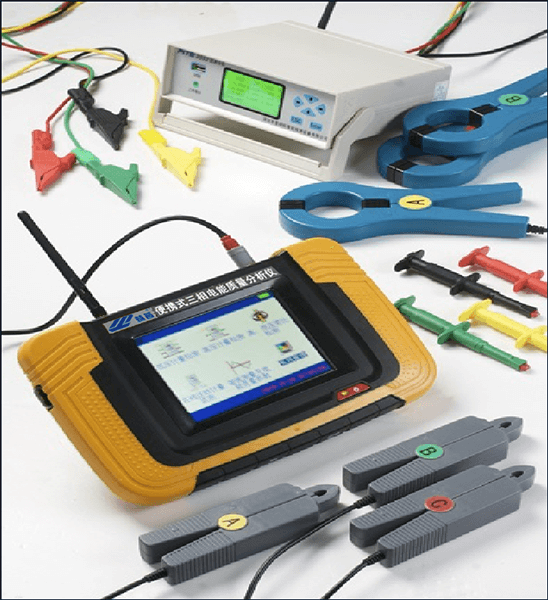

BPT-1861三相电能质量综合分析仪是对电能质量参数进行检测及分析的专用便携式产品，电能质量参数包括频率，电压/电流的幅值、谐波、间谐波、不平衡，电压闪变、电压骤升骤降和中断、瞬态，电流浪涌，功率、功率因数等。能够对电网运行进行长时间的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。
项目名称 | 可测量范围 | 测量精确度 | 说明 | |
电压/电流/频率 | 三相电压：10~700V(真有效值) 零线电压：1～70V(真有效值) 三相电流：0~1000A(真有效值，选配1000A电流传感器) 零线电流：0~25A(真有效值，选配25A电流传感器) 频率： 40~70Hz | 电压：±0.5% 电流：±0.5% 频率：±0.01Hz |
此处以A相电压频率作为测量频率 | |
功率测量 | 有功：0.05~700KW 视在：0.05~700KVA 无功：0.05~700KVAR 功率因数：0.00~1.00 有功电能：0.01~10000kWh 视在电能：0.01~10000kVAh 无功电能：0.01~10000kVARh 平均功率因数：0.00~1.00 | 有功：±2% 视在：±2% 无功：±2% 功率因数：读数±0.005 有功电能：±2% 视在电能：±2% 无功电能：±2% 平均功率因数：读数±0.005 | ||
谐波测量 | 电压谐波：总谐波、1~50次谐波 电流谐波：总谐波、1~50次谐波 | 电压谐波： ±0.1(%f) 电流谐波：±1% | ||
三相不平衡 | 基波电压：10~700V(真有效值) 基波电流：0.5~1000A(真有效值) 基波频率：40~70Hz 相角：0~360ْ 不平衡度：0.0%~100% | 电压：0.5% 电流：0.5% 频率：读数±0.01Hz 相角：读数±0.3ْ 电压不平衡度：读数±0.2 电流不平衡度：读数±0.2 |
此处以A相电压频率作为总测量频率 | |
监测记录 | 可记录参数：三相电压、三相电流、零线电流、电压谐波（总谐波、1~25次谐波）、电流谐波（总谐波、1~25次谐波）、三相不平衡、有功功率、功率因数、波动、闪变 | 记录时长＝（仪表可记录最大数据个数×保存时间间隔）/60分钟=18635*3秒/3600秒钟=15.5小时 保存时间间隔：3S～30Mmin 记录时长：15小时～388天 | 采集间隔设置3秒，可监测15.5小时，采集间隔设置30分种可监测388天(3秒～30分连续可调) | |
骤升骤降 | 电压骤升、电压骤降以及暂时断电 | 最多可记录40个事件 | ||
波 动 | 电压波动量：0.1%~10.0% | 测量误差：±5％ | ||
闪 变 | 短时闪变 长时闪变 | 短时间闪变测量误差:±5％ 长时间闪变测量误差：±5％ | ||
数字示波器 | 三相电压、三相电流、零线电压和零线电流瞬时波形 | 最大采样频率：200KHz 最小采样频率：100Hz | ||
型 号 | BPT-1861 | |||
尺 寸 | 290×110×55mm | |||
显示屏 | 触摸屏，5.7寸320×240彩色图形LCD | |||
通讯接口 | USB | |||
重 量 | 1.6KG | |||
内 存 | 128M bit | |||
BPT-1861三相电能质量综合分析仪，是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测
仪表使用触摸屏，使操作更简单、方便；
可进行测量，并保存数据，将其上传到PC机进行分析；
中文菜单操作，简单易学。
模块化结构，设计合理，运行可靠。
电压/电流/频率测量功能
谐波测量功能
功率测量功能
三相不平衡测量功能
浪涌电流测量功能
波动/闪变测量功能
骤升/骤降测量功
监测记录功能
数字示波器功能
