新款T500S重磅发布,EXFO 高功率可连续调谐激光器持续上新

2023-02-27 1761


可连续调谐激光器是研发实验室与生产车间必不可少的设备。它适用于需要快速、连续地调谐波长的各种应用。T500S 具备出色的波长覆盖范围,能够进行高速扫描,并提供高输出功率。这款激光器在以固定波长进行工作时,能够表现出优异的线宽特性。


T500S 是 EXFO 系列连续可调谐激光器的一部分,该系列激光器还包括 T200S(点击查看T200S详情),可覆盖基本的电信波长,输出功率可达10 dBm,速度可达200 nm/s。

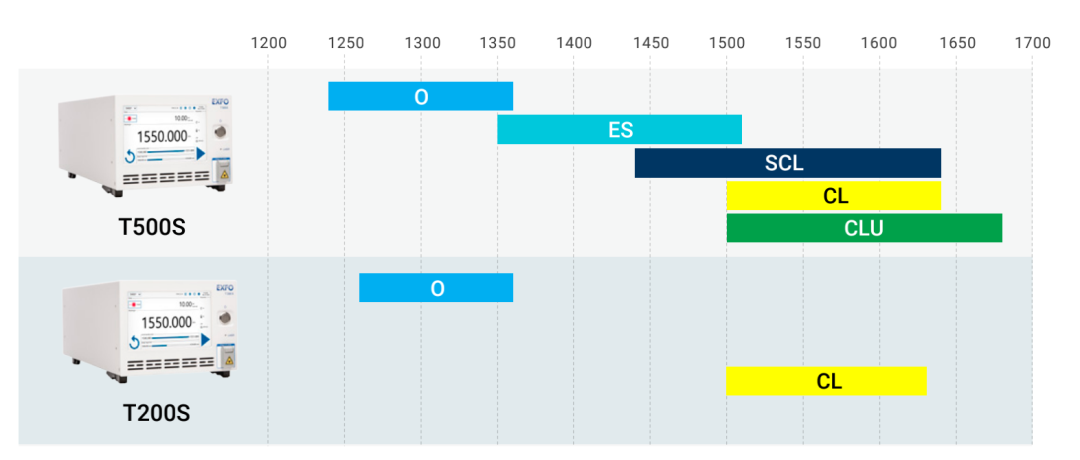

                                                                                      ◉ T500S、T200S波长覆盖范围


T500S 支持半机架配置,只需占用很小的空间,从而非常适用于实验室应用。可以调整屏幕以适应黑暗的光学实验室环境,显示相关信息,在光学工作台的另一侧也能看清。还提供机架安装配件,在19英寸机架工作台内安装一台或两台激光器。控制按钮位于屏幕的每个角落,不需要看屏幕也可以操作激光器。



高级光谱鉴定

测试高速光子集成电路(PIC)


集成的光子器件可包括光谱对比度高的复杂光器件。例如,环形谐振腔可能具有非常尖锐的谐振曲线,使得难以鉴定插损。此外,还需要以相同的精度测量某些器件的回损或偏振相关损耗。最后,还需要同时测试多个器件或单个器件的输出,以加快鉴定PIC的速度。

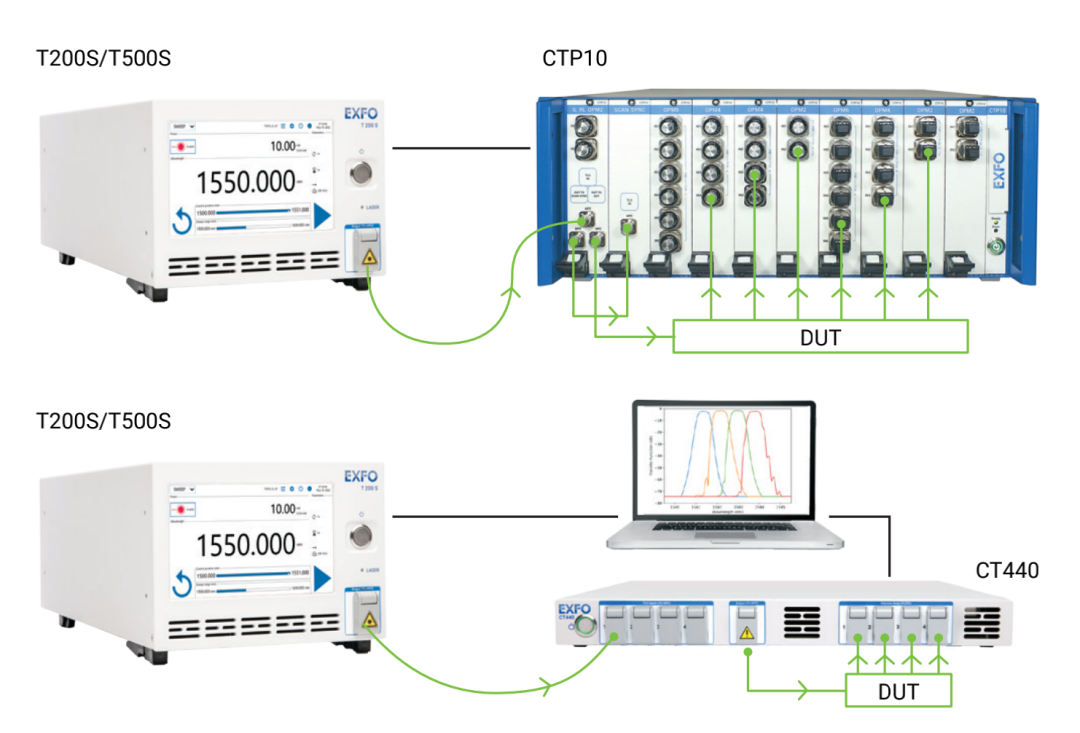

为了测试这类器件,可以将 T500S 激光器与EXFO的器件测试平台 CTP10 结合起来使用。CTP10 能够以高分辨率和高精度进行光谱测量,是一款集成的解决方案,它可以充分利用 T500S 的性能,以200 nm/s的速度进行双向扫描。T500S 还兼容 CT440,后者是一款紧凑的 EXFO器件测试仪,速度可达100 nm/s。


光器件测试

T500S 采用多项可调谐激光器创新技术,如超低的信源自发辐射比 (SSSER)、高功率腔体和无跳模操作。无论是以特定的固定波长还是通过扫频进行高质量的光器件测试时,这三个参数都非常重要。


光器件通常与光的波长或偏振具有很强的相关性,导致对偏振相关损耗 (PDL)非常敏感。T500S 在与 CTP10 协同工作时,由于它具有双向扫描功能,因此能够非常精准且迅速地测量PDL。


在实验室或生产车间,可以使用大触摸屏轻松操作该测试仪表,触摸屏配备符合人体工程学的图形用户界面(GUI);还可以通过设备背面的以太网端口使用 SCPI 命令实现全自动操作。


科技研发

在研发环境中,可连续调谐激光器通常用于任何扫描方向上的扫频应用,但也可能需要将其调谐到具有窄线宽的特定稳定波长上。


T500S 具有一个专用的调谐模式以优化线宽,井在需要高光功率时提供可调整的光输出功率。


出类拔萃的测试功能

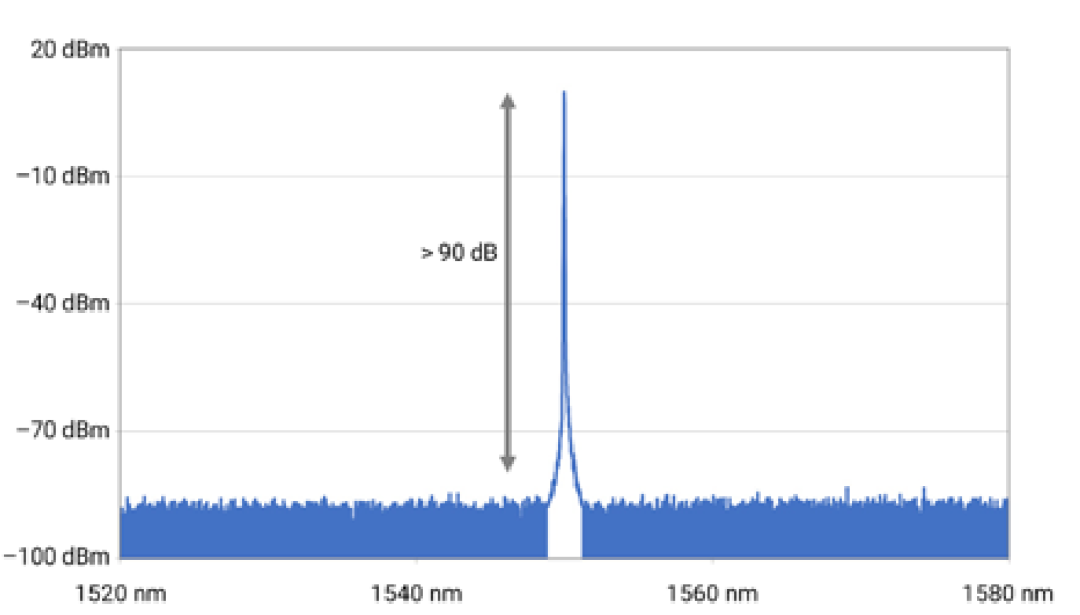

 输出功率峰值可达14dBm,光谱纯度高


激光器可显示出非常清晰的光谱,输出功率峰值可达14 dBm。光腔在不影响光功率的前提下消除了宽带源自发辐射(SSE)。通过主动跳模控制,可在整个激光器扫描过程中保持高光谱纯度,确保波长扫描可靠且可重复。


调谐速度快

可以将双向扫描速度配置为200 nm/s。在速度非常关键时,T500S可确保测量可重复且迅速。也可以将激光器的扫描速度设置到较低水平(例如在使用传统的检测系统时)。


步进式或连续扫频

有两种用户模式,针对特定的用途进行了优化:调谐(TUNE)或扫描(SWEEP)。在调谐模式下,激光器控制可确保在任何波长上都具备出色的线宽,或能够迅速进行波长调谐。在扫描模式下,激光器可在其整个波长范围内进行高速的无跳模扫描。


自动化程度高,精准光谱测量

T500S 是光谱鉴定系统的主要组成部分,该系统使用EXFO器件测试设备(CTP10或CT440),因此光谱测量波长精准度可达 ±5 pm,而波长可重复性可达1pm量级。这些器件测试设备可实现新激光源的自动化操作,对现有自动化操作程序的影响比较有限。


作为一个独立的激光器,可以通过以太网控制,从任何位置远程操作。可以从触摸屏轻松访问触发器等功能。
