非法站台查找-温州1.4G查找

测试背景

通过温州监测站的的同志监测到1.4G频率有使用情况,但是没有做频率登记,属于非法使用该频率。


测试过程一:

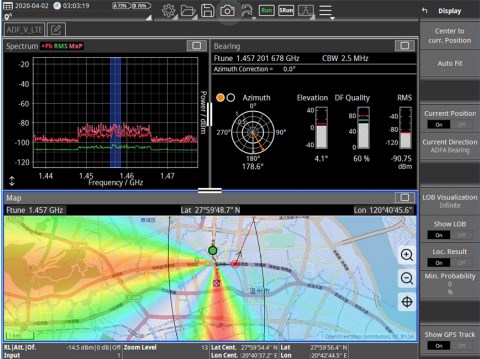

通过用“鲨鱼”车载的自动测向定位天线测向,最开始没有收到任何信号,沿车站大道往南到锦绣路附近可以看到-110dBm左右的微弱信号。此时,设备自动测向给处位置是车站大道南面大概1公里左右的位置,从信号的强度和测向的结果来看,这个结果是不可信的。但是可以确定信号来波方向为南面,可以继续往南查找。



测试过程二:

继续开到温州站附近,仪表给出的定位在温州站南面轻轨沿线位置。且信号电平值在-75dBm。

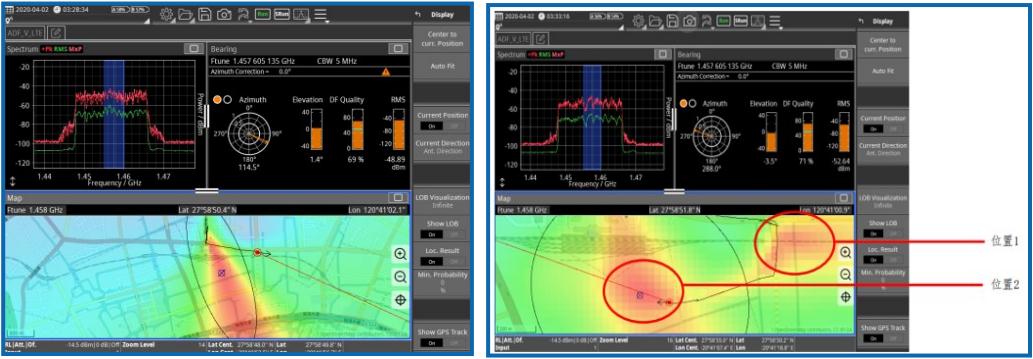

围绕该点进行测试后,通过热力图可以看出来有两个定位点。两个位置都是轻轨的沿线。



测试过程三:

换上手持定向天线对这个点进行验证测试。

可以清楚的看到轻轨上有天线,且手持天线对着轻轨发射天线位置,信号强度很大,接近-40dBm,后经无委协调确认该信号为轻轨占用。



总结:

通过“鲨鱼”的自动定位功能,可以成功发现1.4GHz TDD-LTE的同频组网的两个扇区的发射天线。
